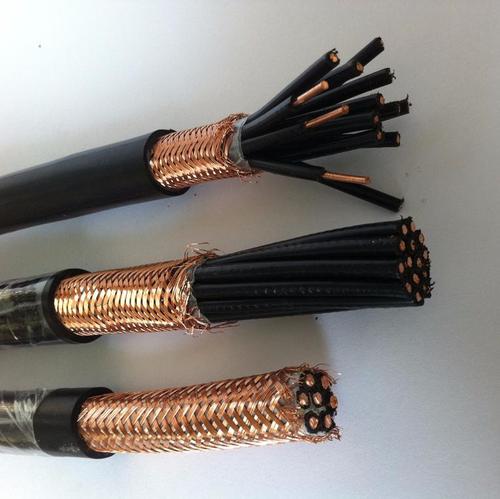

- 產品名稱：KVVP3控制電纜
- 添加時間：2019-05-23 08:52:38
- 推薦度：
控制電纜：本產品執行標準：GB/T9330—2008，適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等 場合使用的聚氯乙烯J緣，聚氯乙烯護套控制電纜。
一、氟塑料耐高溫控制電纜生產執行標準 采用企業標準。氟塑料耐高溫控制電纜使用條件，環境溫度-60～275℃，額定電壓U。/U：450/750V，彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍；鎧裝電纜不小于電纜外徑的12倍。1、產品用途：本產品適用于交直流額定電壓450/750V及以下的高溫，有腐蝕性氣體等環境較惡劣的范圍內的信號的傳輸及控制線路。電纜有耐高溫、耐堿、耐油、耐氧化劑等特性。電纜線芯長期允許工作溫度為-40℃-- 200℃。電纜彎曲半徑不小于電纜外徑的6倍。電纜使用溫度為-55℃。
二、聚乙烯J緣控制電纜：產品特點及用途適用于交流額定電壓450/750及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能優越，廣泛用于計算機測控裝置。
三、聚氯乙烯J緣控制電纜：本產品執行標準：GB/T9330—2008，適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等 場合使用的聚氯乙烯J緣，聚氯乙烯護套控制電纜。
四、硅橡膠J緣控制電纜：采用企業標準：阻燃耐火特性試驗執行GB12666-90要求產品特點及用途:本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
五、控制電纜型號說明
| 帶屏蔽型號 | 型號M稱說明 |
| KVVP | 銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽控制電纜 |
| KVVP2 | 銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽控制電纜 |
| KVVP3 | 銅芯聚氯乙烯J緣聚氯乙烯護套鋁箔屏蔽控制電纜 |
| KVVRP | 銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽控制軟電纜 |
| KVVRP2 | 銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽控制軟電纜 |
| KVVRP3 | 銅芯聚氯乙烯J緣聚氯乙烯護套鋁箔屏蔽控制軟電纜 |
| KYJVP | 銅芯聚氯乙烯J緣聚氯乙烯護套控銅線編織屏蔽控制電纜 |
| KYJVP2 | 銅芯聚氯乙烯J緣聚氯乙烯護套控銅帶屏蔽控制電纜 |
| KYJVP3 | 銅芯聚氯乙烯J緣聚氯乙烯護套控鋁箔屏蔽控制電纜 |
| KYJVRP | 銅芯聚氯乙烯J緣聚氯乙烯護套控銅線編織屏蔽控制軟電纜 |
| KYJVRP2 | 銅芯聚氯乙烯J緣聚氯乙烯護套控銅帶屏蔽控制軟電纜 |
| KYJVRP3 | 銅芯聚氯乙烯J緣聚氯乙烯護套控鋁箔屏蔽控制軟電纜 |
| KFFP | 銅芯氟塑料J緣氟塑料護套銅絲屏蔽耐高溫控制電纜 |
| KFFP2 | 銅芯氟塑料J緣氟塑料護套銅帶屏蔽耐高溫控制電纜 |
| KFFP3 | 銅芯氟塑料J緣氟塑料護套鋁箔屏蔽耐高溫控制電纜 |
| KFFRP | 銅芯氟塑料J緣氟塑料護套銅絲屏蔽耐高溫控制軟電纜 |
| KFFRP2 | 銅芯氟塑料J緣氟塑料護套銅帶屏蔽耐高溫控制軟電纜 |
| KFFRP3 | 銅芯氟塑料J緣氟塑料護套鋁箔屏蔽耐高溫控制軟電纜 |
| KGGP | 銅芯硅橡膠J緣硅橡膠護套銅絲屏蔽控制電纜 |
| KGGP2 | 銅芯硅橡膠J緣硅橡膠護套銅帶屏蔽控制電纜 |
| KGGP3 | 銅芯硅橡膠J緣硅橡膠護套鋁箔屏蔽控制電纜 |
| KGGRP | 銅芯硅橡膠J緣硅橡膠護套銅絲屏蔽控制軟電纜 |
| KGGRP2 | 銅芯硅橡膠J緣硅橡膠護套銅帶屏蔽控制軟電纜 |
| KGGRP3 | 銅芯硅橡膠J緣硅橡膠護套鋁箔屏蔽控制軟電纜 |
| KFGP | 銅芯氟塑料J緣硅橡膠護套耐銅絲屏蔽高溫控制電纜 |
| KFGP2 | 銅芯氟塑料J緣硅橡膠護套耐高溫銅帶屏蔽控制電纜 |
| KFGP3 | 銅芯氟塑料J緣硅橡膠護套耐高溫鋁箔屏蔽控制電纜 |
| KFGRP | 銅芯氟塑料J緣硅橡膠護套耐銅絲屏蔽高溫控制軟電纜 |
| KFGRP2 | 銅芯氟塑料J緣硅橡膠護套耐高溫銅帶屏蔽控制軟電纜 |
| KFGRP3 | 銅芯氟塑料J緣硅橡膠護套耐高溫鋁箔屏蔽控制軟電纜 |
| KFVP | 銅芯氟塑料J緣聚氯乙烯護套耐銅絲屏蔽高溫控制電纜 |
| KFVP2 | 銅芯氟塑料J緣聚氯乙烯護套銅帶屏蔽耐高溫控制電纜 |
| KFVP3 | 銅芯氟塑料J緣聚氯乙烯護套鋁箔屏蔽耐高溫控制電纜 |
| KFVRP | 銅芯氟塑料J緣聚氯乙烯護套耐銅絲屏蔽高溫控制軟電纜 |
| KFVRP2 | 銅芯氟塑料J緣聚氯乙烯護套銅帶屏蔽耐高溫控制軟電纜 |
| KFVRP3 | 銅芯氟塑料J緣聚氯乙烯護套鋁箔屏蔽耐高溫控制軟電纜 |
六、控制電纜導體類型及電阻
| 導體標稱截面 | 導體根數/單絲直徑mm | 導體根數/單絲直徑mm | 導體根數/單絲直徑mm | 20℃時導體直流電阻Ω/km | 20℃時導體直流電阻Ω/km |
| mm2 | A | B | R | A、B | R |
| 0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤ 36.0 | ≤ 39.0 |
| 0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤ 24.5 | ≤ 26.0 |
| 1 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
| 1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
| 2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤ 7. 41 | ≤ 7. 9 8 |
七、控制電纜規格
2×0.75 | 4×4 | 8×1.5 | 14×0.75 | 24×1.5 | 44×1.5 |
2×1.0 | 4×6.0 | 8×2.5 | 14×1.0 | 24×2.5 | 44×2.5 |
2×1.5 | 5×0.75 | 8×4 | 14×1.5 | 27×0.75 | 48×0.75 |
2×2.5 | 5×1.0 | 8×6 | 14×2.5 | 27×1.0 | 48×1.0 |
2×4.0 | 5×1.5 | 10×0.75 | 14×4 | 27×1.5 | 48×1.5 |
2×6.0 | 5×2.5 | 10×1.0 | 14×6 | 27×2.5 | 48×2.5 |
3×0.75 | 5×4 | 10×1.5 | 16×0.75 | 30×0.75 | 52×0.75 |
3×1.0 | 5×6 | 10×2.5 | 16×1.0 | 30×1.0 | 52×1.0 |
3×1.5 | 7×0.75 | 10×4 | 16×1.5 | 30×1.5 | 52×1.5 |
3×2.5 | 7×1.0 | 10×6 | 16×2.5 | 30×2.5 | 52×2.5 |
3×4.0 | 7×1.5 | 12×0.75 | 19×0.75 | 37×0.75 | 61×0.75 |
3×6.0 | 7×2.5 | 12×1.0 | 19×1.0 | 37×1.0 | 61×1.0 |
4×0.75 | 7×4 | 12×1.5 | 19×1.5 | 37×1.5 | 61×1.5 |
4×1.0 | 7×6 | 12×2.5 | 19×2.5 | 37×2.5 | 61×2.5 |
4×1.5 | 8×0.75 | 12×4 | 24×0.75 | 44×0.75 | 2*10 |
4×2.5 | 8×1.0 | 12×6 | 24×1.0 | 44×1.0 | 2*16 |
八、訂貨須知：
1、訂貨時務必注明產品型號、規格、導體種類、數量等；
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
