介紹:
氟塑料J緣耐高溫控制電纜
一、產品特點及用途
氟塑料J緣耐高溫控制電纜用于交流額定電壓(U0/U)450/750V及以下控制、監控回路、保護線路等場合使用。具有耐高、低溫、耐酸堿、耐油、不燃燒等優異性能,廣泛適用于石油、化工、電力、冶金等支柱產業以及重大基礎建設項目高溫及惡劣環境中作電器、儀表、自動控制系統的傳輸線。
二、產品執行標準
本產品執行Q/AT2003-11
三、使用特性
1、交流額定電壓:(U0/U)450/750V;
2、電纜導體長期允許工作溫度為200℃和75℃兩種;
3、低環境溫度:固定敷設-60℃,非固定敷設-20℃;
4、安裝敷設溫度:不低于-25℃;
5、敷設推薦的允許彎曲半徑:不小于電纜外徑的8倍。
四、基本型號及M稱
型 號 | 產 品 M 稱 |
KFF | 銅芯氟塑料J緣及護套控制電纜 |
KFFR | 銅芯氟塑料J緣護套控制軟電纜 |
KFFP | 銅芯氟塑料J緣及護套銅絲編織屏蔽控制電纜 |
KFFRP | 銅芯氟塑料J緣及護套銅絲編織屏蔽控制軟電纜 |
KFFP2 | 銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制電纜 |
KFFRP2 | 銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制軟電纜 |
KFF22 | 銅芯氟塑料J緣及護套鋼帶鎧裝控制電纜 |
KFFP22 | 銅芯氟塑料J緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
KFFP2-22 | 銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽鋼帶鎧裝控制電纜 |
KFG | 銅芯氟塑料J緣硅橡膠護套控制電纜 |
KFGR | 銅芯氟塑料J緣硅橡膠護套控制軟電纜 |
KFGP | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制電纜 |
KFGRP | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
KFG22 | 銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝控制電纜 |
KFGP22 | 銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝屏蔽控制電纜 |
KFGR22 | 銅芯氟塑料J緣硅橡膠護套鋼絲鎧裝控制軟電纜 |
KFGRP32 | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜 |
ZR192-KFF | 銅芯氟塑料J緣及護套控制電纜 |
ZR192-KFFR | 銅芯氟塑料J緣及護套控制軟電纜 |
ZR192-KFFP | 銅芯氟塑料J緣及護套銅絲編織屏蔽控制電纜 |
ZR192-KFFRP | 銅芯氟塑料J緣及護套銅絲編織屏蔽控制軟電纜 |
ZR192-KFFP2 | 銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制電纜 |
ZR192-KFFRP2 | 銅芯氟塑料J緣及護套銅塑復合帶繞包屏蔽控制軟電纜 |
ZR192-KFF22 | 銅芯氟塑料J緣及護套鋼帶鎧裝控制電纜 |
ZR192-KFFP22 | 銅芯氟塑料J緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
ZR192-KFFP2-22 | 銅芯氟塑料J緣及護套鈾塑復合帶繞包屏蔽鋼帶鎧裝控制電纜 |
ZR192-KFG | 銅芯氟塑料J緣硅橡膠護套控制電纜 |
ZR192-KFGR | 銅芯氟塑料J緣硅橡膠護套控制軟電纜 |
ZR192-KFGP | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制電纜 |
ZR192-KFGRP | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
ZR192-KFG22 | 銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝控制電纜 |
ZR192-KFGP22 | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
ZR192-KFGR32 | 銅芯氟塑料J緣硅橡膠護套鋼絲鎧裝控制軟電纜 |
ZR192-KFGRP32 | 銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜 |
NH-KFF | 銅芯氟塑料J緣及護套防火控制電纜 |
NH-KFFR | 銅芯氟塑料J緣及護套防火控制軟電纜 |
注:氟塑料產地日本大金公司,硅橡膠地美國CE公司。
五、主要技術指標
項目 | 單位 | 技術指標 | ||||||||
20℃時導體直流電阻≤ | Ω/km | 截面 | 0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||||
鍍層 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | ||
A,B類 | 24.5 | 24.7 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | ||
R類 | 26.0 | 26.7 | 9.5 | 20.0 | 13.3 | 13.7 | 7.98 | 8.21 | ||
試驗電壓 | kv/5min | 2.5 |

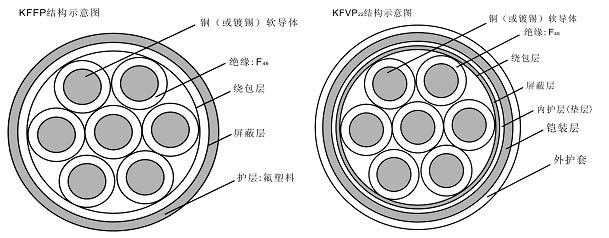

六、產品結構示意圖
