介紹:

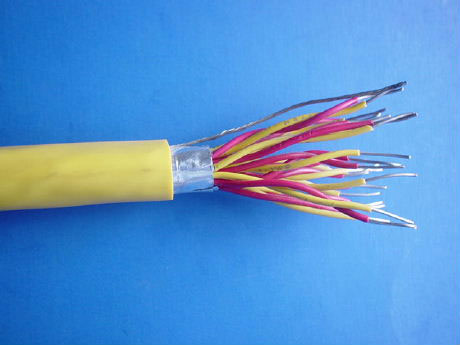

熱電偶用補償導線
執行標準:GB/T4989-1994
產品特性:
1、額定電壓:無要求
2、工作溫度:-25~+200℃
3、導 體:實芯或絞合合金絲
4、J 緣:聚氯乙烯/聚四氟乙烯
5、護 套:聚氯乙烯/聚四氟乙烯/無堿玻璃絲
6、屏 蔽:鍍錫銅絲或鍍鋅鋼絲或鋁塑復合帶
7、顏 色:紅/黃/蘭/白/黑/灰/棕等
特點/用途:
熱電偶用補償導線它是在一定溫度范圍內(包括常溫)具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有J緣層的導線,用它們連接熱電偶與測量裝置,以補償它們與熱電偶連接處的溫度變化所產生的誤差。分為延長型和補償型兩種。
交貨要求:
按雙方合同協議商定,允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
型號、M稱及配用熱電偶:
型號
|
M稱
|
配用熱電偶
|
熱電偶分度號
|
產品用型號含義
|
SC或RC
|
銅-銅鎳0.6補償型導線
|
鉑銠10-鉑熱電偶
鉑銠13-鉑熱電偶
|
S或R
|
S-表示熱電特性允差為準確J補償導線;P-表示有屏蔽層的補償導線;G-表示一般用補償導線;V-聚氯乙烯材料(PVC);H-表示耐熱用補償導線;F-聚四氟乙烯材料;R-表示多股補償導線;B-無堿玻璃絲材料
|
KCA
KCB
KX
|
鐵-銅鎳22補償型導線
銅-銅鎳40補償型導線
鎳鉻10-鎳硅3延長型導線
|
鎳鉻-鎳硅熱電偶
|
K
|
|
NC
NX
|
鐵-銅鎳18補償型導線
鎳鉻14-鎳硅延長型導線
|
鎳鉻硅-鎳硅熱電偶
|
N
|
|
EX
|
鎳鉻10-銅鎳45延長型導線
|
鎳鉻-銅鎳熱電偶
|
E
|
|
JX
|
鐵-銅鎳45延長型導線
|
鐵-銅鎳熱電偶
|
J
|
|
TX
|
銅-銅鎳45延長型導線
|
銅-康銅熱電偶
|
T
|
產品規格:
線芯型式
|
線芯標稱截面(mm2)
|
線芯股數
|
合金絲單線直徑
|
單股線芯
|
0.2
0.5
1.0
1.5
2.5
|
1
1
1
1
1
|
0.52
0.80
1.13
1.37
1.76
|
多股線芯
(軟線)
|
0.2
0.5
1.0
1.5
2.5
|
7
7
7
7
19
|
0.20
0.30
0.43
0.52
0.41
|
產品結構尺寸:
使用分類
|
線芯標稱截面
(mm2)
|
J緣層標稱厚度
|
護套標稱厚度
(mm)
|
補償導線大外徑
|
|
單股線芯
|
多股軟線芯
|
||||
一般用
|
0.2
0.5
1.0
1.5
2.5
|
0.4
0.3
0.7
0.7
0.7
|
0.7
0.8
1.0
1.0
1.0
|
3.0×4.6
3.7×6.4
5.0×7.7
5.2×8.3
5.7×9.3
|
3.1×4.8
3.9×6.6
5.1×8.0
5.5×8.7
5.9×9.8
|
耐熱用
|
0.2
0.5
1.0
1.5
2.5
|
0.4
0.4
0.4
0.4
0.4
|
0.3
0.3
0.3
0.3
0.3
|
2.3×4.0
2.6×4.6
3.0×5.3
3.2×5.8
3.6×6.7
|
2.4×4.2
2.8×4.8
3.1×5.6
3.4×6.2
4.0×7.3
|
20℃時往復電阻值:
補償導線型號
|
線芯標稱截面(mm2)
|
||||
0.2
|
0.5
|
1.0
|
1.5
|
2.5
|
|
SC或RC
KCA
KCB
KX
EX
JX
TX
NC
NX
|
0.25
3.50
2.60
5.50
6.25
3.25
2.60
3.75
7.15
|
0.10
1.40
1.04
2.20
2.50
1.30
1.04
1.50
2.86
|
0.05
0.70
0.52
1.10
1.25
0.65
0.52
0.75
1.43
|
0.03
0.47
0.35
0.73
0.73
0.43
0.35
0.50
0.95
|
0.02
0.28
0.21
0.44
0.50
0.26
0.21
0.30
0.57
|
