一、概述

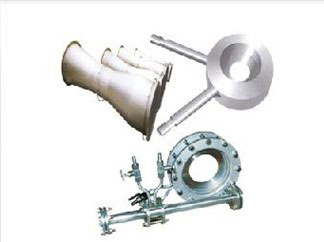

XJ的差壓式流量測量技術
HD威力巴采用了完全符合空氣動力學原理的工程結構設計,是一種在精度、功效及可靠方面達到了無比突出程度的傳感元件。
1、用途
適用于氣體、液體和蒸汽的高精度流量測量。威力巴是一種差壓式、速率平均式流量傳感器,通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速,其精度達到± 1.0%,重復性達± 0.1%。威力巴的突出優點是:輸出一個非常穩定、無脈動的差壓信號
氣體/液體/蒸汽
天然氣/冷卻水/飽和蒸汽
壓縮空氣/鍋爐水/過熱蒸汽
燃氣/除鹽水
氣體碳氫化合物/液體碳氫化合物
熱空氣/低溫液體
發生爐氣體/導熱液體
2 、探頭的設計特點
子彈頭截面形狀的探頭能產生準確的壓力分布,固定的流體分離點;位于探頭側后兩邊、流體分離點之前的低壓取壓孔,可以生成穩定的差壓信號,并且有效防堵。內部一體化結構能避免信號滲漏,提高探頭結構強度,保持長期高精度。
3.威力巴探頭防堵塞設計威力巴流量探頭以其突出的防堵設計,C底擺脫了阿牛巴等插入式流量探頭易堵塞的弊端,使均速管流量探頭的防堵水平達到了空前的高度。
探頭高壓取壓孔不會被堵探頭的前部形成高壓區,壓力略高于管道靜壓,阻止了顆粒進入。請注意:在探頭的高壓取壓孔處流體的速度是零,沒有物體會進入取壓孔。開機時,流體在管道靜壓作用下,進入彎管,很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后,流體在彎管處遇到高壓,繞道而行,不再進入彎管中。
威力巴的低壓孔實現本質防堵一般情況下,灰塵、沙子和顆粒在渦街力的作用下,集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探頭由于低壓取壓孔取在探頭尾部真空區,在渦街力的作用下,探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴的特設計,使低壓取壓孔位于探頭側后兩邊,流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。
4.探頭的優點
● 可測量多種介質,應用范圍廣泛
● 精度高、量程比大
● 探頭取壓孔本質防堵
● 測量信號穩定、波動小
● 管道長期壓損低
● 有高強度的子彈頭形單片雙腔結構
● 安裝費用低,基本免維護
● 可以在線安裝和檢修
5.威力巴均速管流量傳感器的特點
● 穩定的信號
威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間,遠離渦流波動區域。
● 突出的長期高精度
威力巴能夠保證精度的長期穩定,這是因為:
⑴. 它不受磨損、污垢和油污的影響。
⑵. 結構上沒有可移動部件。
⑶. 設計上排除了堵塞現象的發生。在探頭前部,高靜壓區圍繞著探頭,使高壓取壓孔不會被堵塞。重要的是,低壓孔取在探頭側后兩邊,流體從表面斜掠而過,保護了低壓孔不會被掠動,而其它的探頭容易堵塞,因為它們的低壓取壓孔在雜質聚集的低壓波動區域。
● 低的安裝費用
⑴. 只需要進行幾英寸的線條焊接,完成安裝是非常簡單和快捷的。
⑵. 應用專用工具,可以實現帶壓在線安裝。
⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配,需要非常低的裝配費用。
● 非常低的運行費用
⑴.它是一種非收縮節流的設計,作為一種插入式流量探頭,威力巴的運行費用是低的。
⑵.威力巴只產生非常低的長期性壓力損耗,典型的少于0.7KPa
⑶. 一個孔板元件所產生的長期性壓力損耗超過14KPa
⑷.與孔板比較,威力巴的能量損耗降低了95%。
● 連續工作的威力巴從根本上杜J了堵的可能,但是在以下情況下,威力巴仍要注意防堵:
⑴. 當引壓管泄漏,探頭高壓平衡區遭到破壞,雜質中直徑較小的顆粒就有可能進入取
壓孔。
⑵. 當管道處于停產時,由于分子的布朗運動,顆粒小的雜質有可能進入取壓孔。
⑶. 系統頻繁開停機,在高壓區形成的瞬間,顆粒小的雜質有可能進入取壓孔,日積月累,就有可能造成探頭的堵塞。
⑷. 介質中含有大量的焦油、藻類生物,或者含有纖維狀的物質,也有可能造成探頭的堵塞。
6 、應用新技術
創的設計帶閥門的接頭威力巴...全新的設計理念提供一個全新的概念,在儀器的接頭處內置儀表截止閥
1 . 使安裝和維護更加簡單。
2 . 減少裝配部件的數量,使硬件連接
成本降低。
快捷的安裝系統
快捷插入和拔出
● 密封驅動系統能夠避免損壞元件
● 能夠分別應用于多個探頭的安裝
全部安裝不超過1 小時
二、主要技術指標
1、威力巴流量測量系統性能指標
測量精度:± 1% 重復精度:± 0.1%
適用壓力:0~40MPa 適用溫度:- 180℃~+ 550℃
測量上限:取決于探頭強度測量下限:取決于測量小差壓要求
量 程 比:大于10∶1
適用管徑:38mm~9,000mm 圓管、方管
適用介質:滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體
威力巴的使用范圍及其廣泛,它大量用于各種氣體、液體和蒸
汽的測量,以下為典型應用介質。
