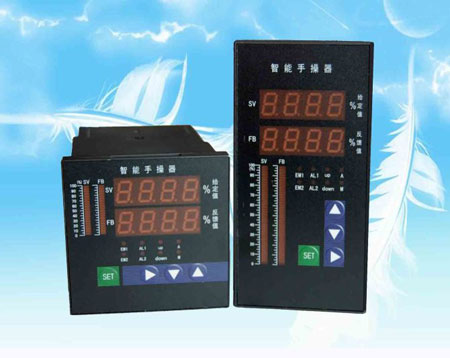

HD-XDFD/Q系列智能手操器 概述
HD-XDFD/Q系列智能手操器,是一臺能夠替代傳統型DDZ型自動化控制系統中的操作器和伺服放大器兩臺儀表。采用片上系統技術,結構簡單,性能優越,質量可靠,雙數碼加光柱三重顯示,美觀醒目,可與國內外各種智能調節器或DCS控制系統配套使用,作為主機故障及維修的后備手操輸出單元。本系列儀表分為:D型操,Q型操,硬手操。
D型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后,直接輸出正反轉電信號驅動電動執行器,控制電機的正反轉,同時輸出閥位信號給調節器。操作器自動轉手動時,輸出開關量的狀態信號給調節器,作為調節器進行閥位跟蹤信號。
Q型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后,輸出線性電流或電壓信號直接驅動氣動閥,控制閥門的開關,同時輸出閥位信號給調節器。操作器自動轉手動時,輸出開關量的狀態信號給調節器,作為調節器進行閥位跟蹤信號。
硬手操由一臺無自動控制的操作器,僅接收閥信號,通過人機對話控制輸出,輸出的信號可以是正反轉電信號(D型硬手操)或線性電流電壓信號(Q型硬手操)。并通過閥位信號的接收,顯示閥位,來確定閥門的開度。
特點
★輸入信號可以任意指定選擇。
★供電電源:220VAC/50Hz或24VDC
★開機自動或開機先手動(可預置手動輸出值)。
★手動狀態輸出。
★閥位反饋跟蹤輸出。
★EM1-過程手動功能,初給輸出值保持不變,遠程手動取消后,可保持手動或返回自動狀態。
★EM2-過程手動功能,初始值可預置。
★閥位反饋錯誤指示,閥位反饋斷線可自動進手動。
★跟蹤誤差錯誤指示。
★主輸入斷線故障時輸出給電機時控制信號自動保護,并輸出故障信號。
★可在表內內置兩路16A雙向可控硅,直接控制執行機構的電機正反轉。
★所有的設置參數可保存10年不丟失。
★系統自動復位,無死機現象。
主要技術指標
★輸出信號:4-20mA,0-10mA
★調節器反饋輸入:4-20mA,0-10mA,0-5V,1-5V
★閥位反饋輸入:0-10mA,4-20mA,0-5V,1-5V
★閥位反饋輸出:4-20mA,0-10mA或0-5V,1-5VDC
★手動/自動狀態輸出: 斷,自動狀態
通,手動狀態。
★遠程手動輸入EM1:為低電平,表示有EM1有效
★遠程手動輸入EM2:低電平接通有效斷開無效。
